Комплект потопяема помпа SQE 5-70  CU301 40м.

Помпена система за поддържане на постоянно налягане при водоснабдяване от дълбоки сондажи

Фабрично комплектована водоснабдителна система, цялостно и иновативно решение за захранване на водопроводна система с вода от собствен източник, осигуряващапостоянно налягане във водопроводната инсталация на сградата, независимо от броя на работещите консуматори и от нивото на водата.

Пакетът включва:

• Помпа Grundfos SQE с 40 метра висококачествен захранващ кабел за питейна вода
• Табло за управление с клавиатура и светлинни индикации Grundfos CU 301
• Мембранен компенсационен съд 8 л
• Сензор за налягане
• Манометър

Приложения:

• Битови водоснабдителни инсталации от подпочвени води (кладенци и сондажи)
• Напояване в селското стопанство
• Индустриални приложения

Характеристики и предимства:

• Вградена защита от работа на сухо
• Плавен старт
• Плавен стоп
• Защита срещу високо и ниско напрежение
• Висока ефективност
• Гарантирано постоянно налягане
• Възможност за монтиране в тесни сондажи

Техническа информация:

• Номинална мощност: 1,85 kW
• Захранващо напрежение: 200-240V/50Hz
• Номинален дебит Q: 5 m³/h
• Номинален напор H: 73 m
• Работен дебит: 1,4 - 7,5 m³/h
• Работен напор: 26 - 101 m
• Максимален напор: 106 m
• Диаметър на помпата: 74 mm
• Присъединителен размер: 1 1/2'' вътр. резба
• Работна температура на флуида: 0^оС-35^оС
• Минимален размер на сондажа: 76 mm
• Клас на защита: IP68
• Степени: 6
• Плавен пуск и стоп: Да
• Захранващ кабел: 40 m

Управляващ и комуникационен блок за помпа SQE Grundfos CU301 (включен в комплекта)

CU 301 на Grundfos е управляващ и комуникационен блок, разработен за потопяеми помпи SQE за приложения, в които се изисква постоянно налягане.
CU 301 осигурява пълен контрол на помпите от серията Grundfos SQE и позволява на системата да поддържа постоянно налягане в границите на максималната производителност на помпата, независимо от променливата консумация на вода. Налягането се установява от сензора за налягане и се предава към CU 301, който настройва работата на помпата в съответствие с него. (Сензорът за налягане се поръчва допълнително)

CU 301 управляващият блок осигурява следното:

• Двупосочна комуникация с SQE помпите.
• Възможност за настройка на налягането.
• Индикация за аларма при работа на помпата с диоди на предния панел.
• Възможност за пускане, спиране и рестартиране на помпата с натискане на бутон.
• CU 301 комуникира с помпата чрез сигнали в захранващата линия, което означава, че не се изискват допълнителни кабели между CU 301 и помпата.

CU 301 може да индикира следните аларми:

• Липса на контакт с помпата
• Свръх-напрежение
• Под-напрежение
• Работа на сухо
• Намалена скорост на помпата
• Прегряване
• Претоварване
• Повреден сензор.

CU 301 има вход за външен сигнал от сензор за налягане и връзка към оперативно реле за активиране на аериране или хлориране по време на работа на помпата. Има и защитно реле, което прекъсва захранването на потопяемата помпа SQE при отпадане на комуникацията. Тя може да работи в режим на "ключ за налягане" до възстановяване на комуникацията с помпата.

CU 301 позволява използването на Grundfos GO чрез Grundfos GO MI 301 (Bluetooth донгъл за Apple или Android устройства): Безжичното инфрачервено дистанционно управление чрез Grundfos GO позволява промяна на фабричните настройки и мониторинг на инсталацията чрез изискване на действителните работни данни, напр. скорост, брой работни часове и консумирана мощност.

Външни сензори: Приемане на данни от външни сензори и управление съобразно получените данни от сензора за налягане.

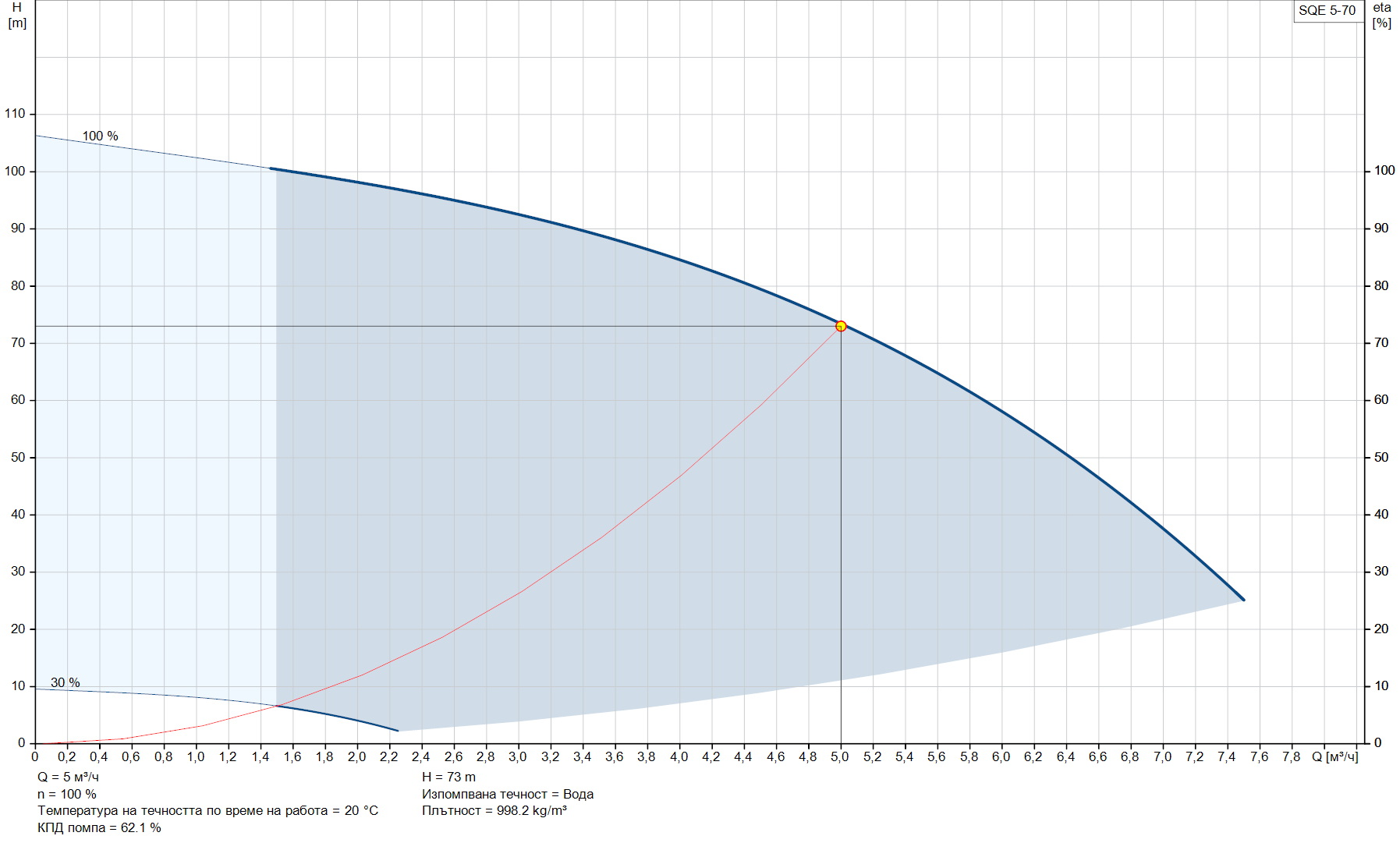

Работна крива
